產品名稱:
臺式數控切割機型號:
YCTS-12
產品摘要:
臺式數控切割機【臺式等離子切割機價格】高精高速數控等離子切割機,等離子臺式切割機廠家價格的詳細信息,如果您對型號、圖片有什么疑問,找臺式數控等離子切割機請致電:189-8629-0037
- 產品描述

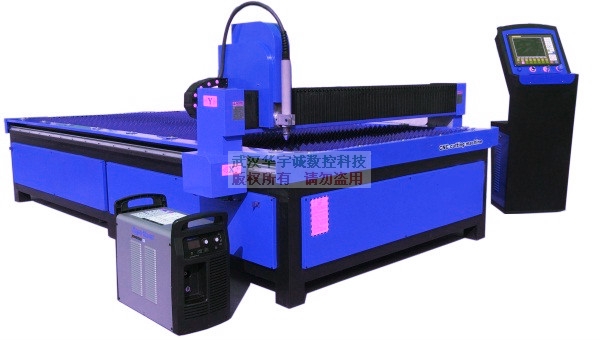

產品介紹：YCTS-12型臺式數控切割機
該機型為臺式龍門結構，是針對金屬板材下料的精密數控切割設備。橫向跨度2m-3m(有效切割寬度 1.5m-2.5m);縱向長度有3m-6m(有效切割長度3m-6m)多種規格，采用雙邊步進或進口伺服驅動。能實現對各種金屬材料按任意圖形的下料切割，可選配電動調高或自動調高系統，根據用戶要求配置為火焰，等離子及火焰與等離子兩用。
產品型號/價格：YCTS-12型臺式數控切割機（￥：電議）
1、臺式數控等離子切割機是一種精密機械傳動、熱切割技術相結合的一種高效、高精度、高可靠性的切割設備。良好的人機界面使得操作更加方便簡單，能快速準確地切割出各種形狀復雜的板材，特別適用于中、薄有色金屬板材、不銹鋼和碳鋼板材的自動化切割下料。它采用一體式模塊化設計，安裝快捷，移動方便。
2、床身整體采用鋼結構焊接后精加工，整體回火、充分消除焊接應力,性能穩定可靠。橫梁及端粱采用鑄鋁后精加工，運動性能好。縱向采用雙邊同步驅動系統。保證整機速度及精度。
3、縱、橫向?qū)к壊捎脟a(chǎn)或進口直線導軌，精度高、導向好。驅動齒條、齒輪由專業廠家定制，表面滲碳淬火，精度高。
4、配液晶顯示屏，全部采用漢字顯示。顯示器下方隨時提示各項操作方法，因而操作人員只需簡單培訓，即可進行各項操作，使用非常明了方便。
5、驅動系統為伺服驅動或步進驅動，根據用戶需要可選用進口日本松下交流伺服驅動或步進電機驅動，是整機更加平穩運行，速度變速范圍更寬，加速時間短；
6、本機具有抽煙除塵裝置以及抽風式切割工作臺和熔渣儲存裝置，創造良好工作環境。
7、配高響應靈敏度的弧壓調高器，自動調整選擇切割距離，以保證工件的精度切割。
8、根據用戶要求可選配多種等離子電源，滿足不同金屬材料切割。
機型
1325型
1330型
1340型
1530型
1840型
2060型
切割寬度
1300
1300
1300
1500
1800
2000
切割長度
2500
3000
4000
3000
4000
6000
數控系統
上海交大數控系統或北京斯達峰數控系統或根據用戶要求選配
切割厚度
根據等離子電源功率大小而定
空程速度（mm/min）
20000
切割速度（mm/min）
根據板材厚度調節
切割工作臺
除塵
（1）、數控系統簡介
1、抗等離子干擾能力：機箱采用全鋼防磁結構，系統高可靠設計,配合全光耦隔離控制，使其具有超強的抗等離子、抗各種磁電干擾的能力。
2、切割功能：具有割縫自動補償，斷電續切、連續回退、斷點恢復，隨意定位切割等功能。如果不具備這些功能，出現斷電或者切割不透和漏切得情況，可以從這點開始重切，不必從頭再切，這既可以節約時間又不浪費材料，從而提高了工作效率。3、脫機切割功能：因為有的設備必需電腦聯機操作的。您知道加工現場的環境是非常惡劣的，對電腦的影響非常大，一旦電腦出現死機的情況，對加工也是不利的。我們的設備是脫機操作的，無需電腦的支持。
4、具有鋼板校正功能，如果我們的鋼板放斜了，系統可根據材料的擺放進行自動定位，幫我們節省材料，避免不必要的浪費。節約資源，節約了成本。5、系統的操作顯示，采用逐級功能窗口提示方式，一目了然，簡單易學。
6、10寸高分辨率彩色液晶屏，動/靜態加工圖形顯示，圖形放大或縮小，放大狀態下動態跟蹤切割點。
7、全中文或英文菜單系統，方便國內外客戶操作使用。
8、支持EIA代碼（G代碼）及Fastcam,SmartNest TYPE3等各類套料軟件。
9、我們做好的文件可以在系統上直接進行圖形比例，旋轉，鏡像，矩陣排列，方便用戶，節省用戶重新排版時間。
10、開機自診斷所有的IO狀態和按鍵狀態，方便我們檢查和排除故障。
11、前置U盤接口，方便程序傳輸和系統升級。并且我們還專門配備了抗干擾USB延長線，防止系統U盤接口因長時間多次拔插而毀壞。
12、一次性可導入導出多個文件，節省讀盤時間。
13、日期、星期、時鐘顯示。
14、具有參數備份功能，防止因操作不當而導致參數丟失，可隨時恢復系統參數，讓您放心使用。
15、在線升級功能，幫您隨時更新系統，使用新功能
16、支持氧燃氣，等離子，噴粉和演示4種模式。
17、各類加工參數齊全，可滿足不同工藝。
18、氧燃氣和等離子輸入輸出分開控制，互不干擾。
19、支持邊緣切割，減少穿孔次數，從而保護割咀，節省時間，提高效率，降低成本。
20、運動中可根據切割情況，實時加速減速。
21、根據鋼板的厚度，在轉角處可自動限速，有效防止過燒，保證切割質量。
22、插補控制，高速運行，運行平穩，噪音低。
23、選行和選號功能，可根據我們的需求從任意點切割。
24、任意設定起始速度，升降速時間
25、“偏移切割”功能，避免因排料計算錯誤而造成的板材浪費。
26、可設置不同的管理權限和相應的密碼，維護管理層的權益。
27、可遠距離遙控進行前后左右和切割運動開始，停止等動作。（選配）
（2）、機械部分：
1、機器門架結構
主機由橫梁和兩個縱向端架組成。機器門架由端架和橫梁組成，縱、橫向移動裝置均采用拖鏈。機械部分實現高精度齒輪齒條傳動，實現平穩傳動。
2、機器驅動
機器的驅動是由可靠的步進電機驅動系統實現的。縱向和橫向的驅動裝置都由驅動齒輪和精密齒條組成,齒輪和齒條間的嚙合可自動消隙,從而保證了機器在連續運動中的高精度。
(3)、主要技術指標
1.切割速度：0～15000mm/min
2.切割厚度：0.5~6mm
3.切割幅面：1300×2500mm
4.畫線精度：±0.2 mm
5.移動精度：0.003125mm/步
6.工作電源：～220V/~110V 50HZ 200W
7.支持軟件：Type3/Artcut6/Caxa/Auto CAD/Art CAM等
8.工作界面：中文或英文
9.傳輸方式：USB/SD/RS232（本文由武漢華宇誠數控編輯發布，轉載請注明出處：http://m.nbhwwh.cn）
